QYF17-20氣動清淤排污泵主要組成部分包括主體部分、控制系統及真空抽吸組件等。
電話聯系 在線咨詢QYF17-20氣動清淤排污泵結構性能
QYF17-20氣動清淤排污泵主要組成部分包括主體部分、控制系統及真空抽吸組件等。
1、主體部分：由泵體、進料管道、排料管道組成，其擔當?shù)墓ぷ魇俏虾团帕稀?
2、控制系統：控制系統主要是利用氣控?fù)Q向閥、行程開關、梭閥、球閥以及時間邏輯換向閥等閥體的有機結合，實現對執行機構的控制與切換，達到機組工作時吸料與排料有序轉換；
3、真空抽吸組件：真空抽吸組件主要由先收縮后擴張的拉瓦爾噴管、負壓腔和擴張管等組成。它是根據文丘里效應的原理設計而成，包括供氣口、排氣口和真空口。當供氣口的供氣壓力高于一定值后，噴管射出超聲速射流，由于氣體的粘性，高速射流卷吸走負壓腔內的氣體，使該腔形成較高的真空度。真空發生器的性能與噴管的最小直徑、收縮和擴散管的形狀、通徑及其相對位置和氣源壓力大小等諸多因素有關。該真空抽吸組件通過泵體與吸料口相通，當控制系統循環切換控制氣缸工作時，即可完成機組的吸料與排料過程。
QYF17-20氣動清淤排污泵技術參數
型號：QYF17-20；
流量m3/h：17；
揚程m：20；
耗氣量m3/min：7.5；
工作氣壓MPa：0.55；
吸料周期：6s；
排放周期：6s；
安裝外形尺寸（長×寬×高）mm：1830×782×890；

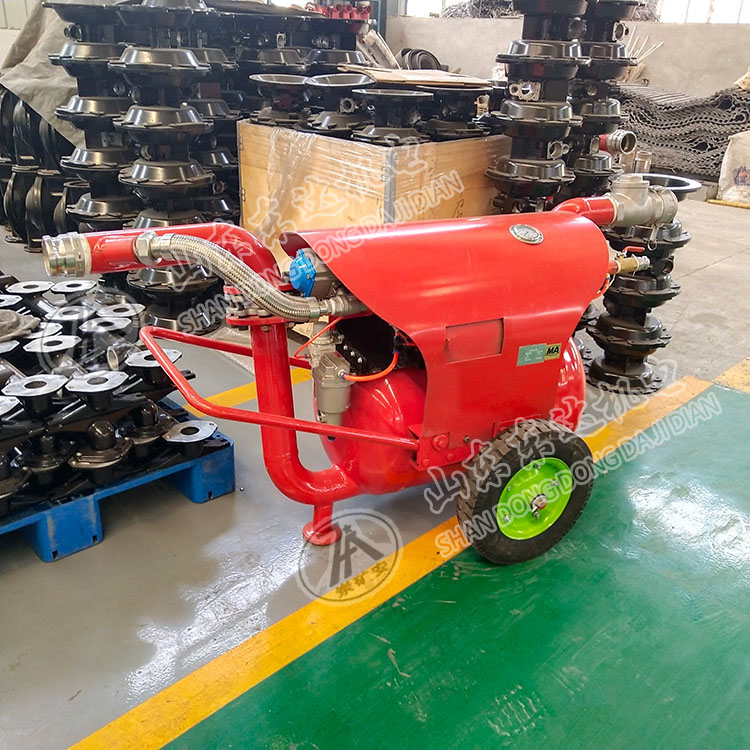

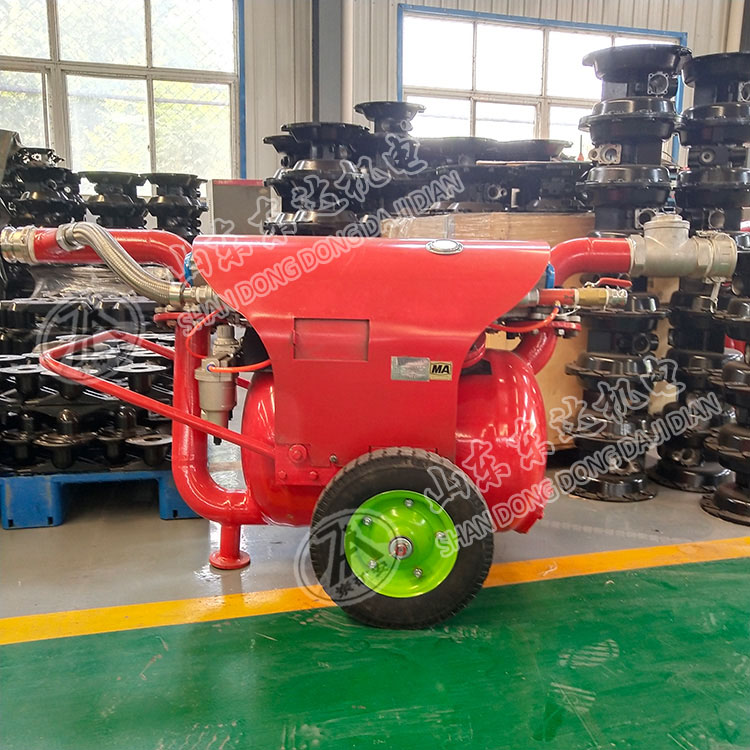

QYF17-20氣動清淤排污泵實物圖
