抗沖擊波活門用于井下爆炸材料庫和爆炸材料發放硐室，起抗沖擊波、調節庫房所需風量和隔離作用。
電話聯系 在線咨詢抗沖擊波活門產品用途
抗沖擊波活門用于井下爆炸材料庫和爆炸材料發放硐室，起抗沖擊波、調節庫房所需風量和隔離作用。
抗沖擊波活門型號、規格、和技術參數
抗沖擊波活門按硐口尺寸有900×1800一個規格，按承壓不同有2個規格，見下表：
| 序號 | 承壓（KPa） | 型號、規格 | 圖 號 |
| 1 | 1500 | FH1500/918 | T86- FH1500/918 |
| 2 | 2500 | FH2500/918 | T86- FH2500/918 |
硐口凈通過寬度900mm，高度1800mm；
抗沖擊波超壓能力1500KPa；
抗沖擊波活門產品說明
本抗沖擊波活門為煤炭工業部徐州礦務局設計處設計，產品質量標準和檢測標準嚴格執行Q/WMS-3013-2006《抗沖擊波活門》。
抗沖擊波活門產品主要結構
本抗沖擊波活門由門框、門扇、閉鎖裝置、鉸頁等部件組成。
1、門框為不等邊角鋼組焊框架構件。
2、門扇上部裝有三組通風活門裝置，即在活門底板開有三組共18個直徑122mm的通風孔，活門板外部裝有自動張開12o角的活門懸板。每組活門通風量為20003/h,總通風量為60003/h，風速按8m/s進行設計的，使用時可根據井下爆破材料庫需要風量和總回風道負壓值，確定通風活門組數，并可調節每組活門懸板的張啟角度進行微調，以滿足最佳通風量。當庫內一旦發生爆炸，沖擊波經過衰減后，余壓只要大于20KPa時，活門懸板受壓在3～8s內自動關閉，與外界隔離，阻止爆炸抗沖擊波及爆炸產生的火焰、有毒氣體向外部巷道擴散，由總回風道排出。
3、閉鎖裝置設置2組，一組為通常關閉用的閉鎖軸、手柄轉動式；另一組為緊急閉鎖裝置，其功能是當沖擊力大于294N時，瞬間，門與門框緊閉，壓縮密封圈，鎖頭進入鎖心，撥動雙片彈簧，制動閉鎖，防止門反彈；撥動外鑰匙手柄即可解除閉鎖。
4、下鉸頁采用單向推力球軸承支撐，中間采用彈簧折頁，確保門自動關閉。
5、密封方式采用“9”字形截面橡膠條密封。

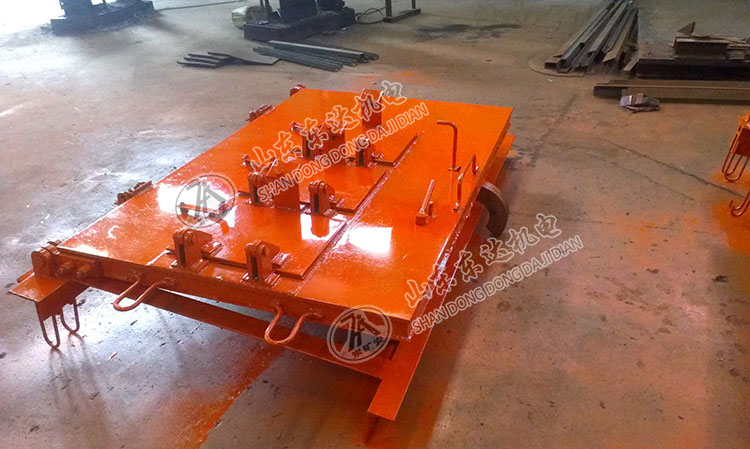

抗沖擊波活門產品實物圖
