抗干擾，安全可靠
靈敏度高，協調性好
氣體動力，操作省力

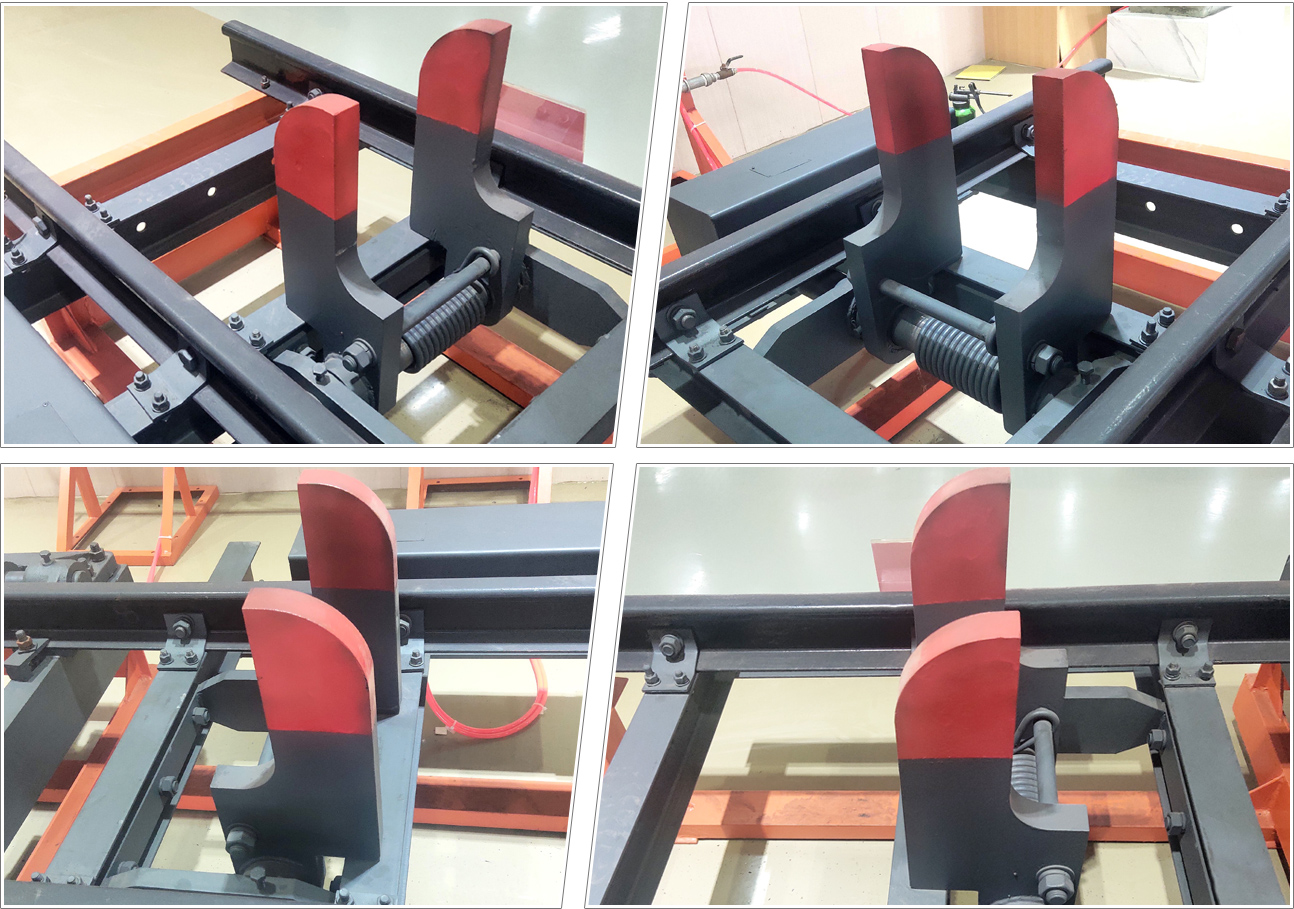

QWZC系列氣動臥閘是煤礦軌道運輸中一種必不可少的安全保護裝置。具有結構簡單、安裝維修方便、操作省力，安全可靠的特點，并已廣泛應用于全國各地煤礦企業。
氣動臥閘使用氣體動力實現臥閘的關閉，依靠彈簧力臥閘自動開啟。
氣動臥閘始終處于對一方向礦車開啟阻車狀態，阻擋此方向礦車，防止礦車自溜，當此方向礦車需要通過臥閘時，利用氣動操作關閉臥閘放行礦車，當?shù)V車通過后，氣動臥閘自動開啟。對反方向運行礦車不用操作就可通過氣動臥閘，通過后自動開啟。

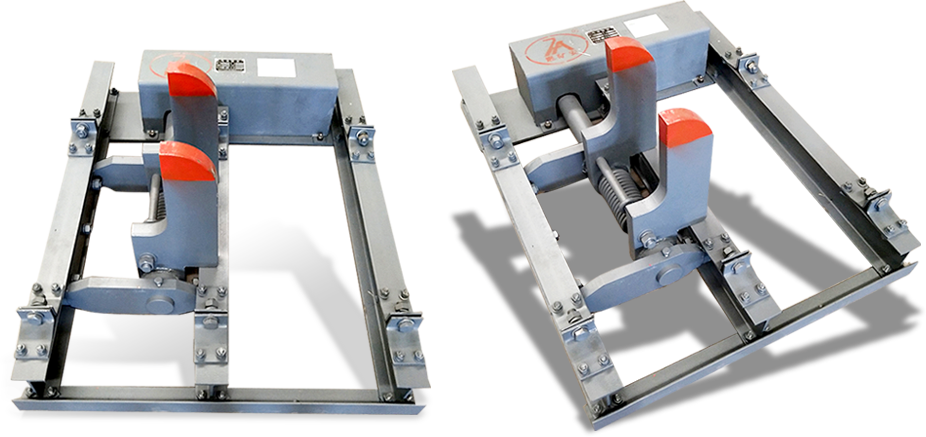

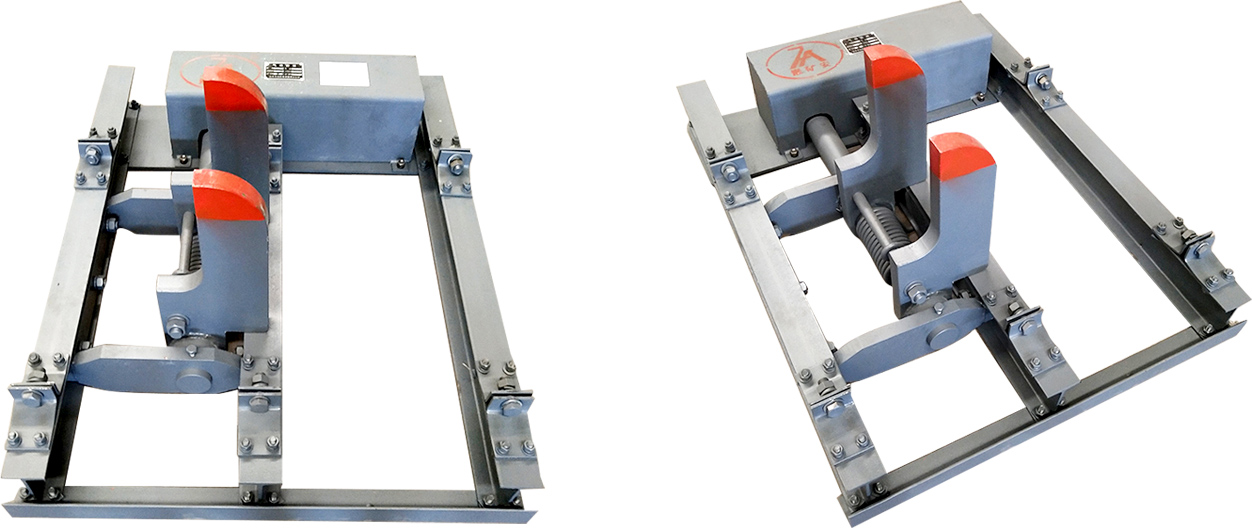

QWZC系列氣動臥閘主要應用于煤礦軌道運輸路線中，有QWZC6型和QWZC9型，QWZC6型適用于600㎜軌距，QWZC9型適用于900㎜軌距。也可根據用戶要求加工制造專用氣動臥閘
適用于600㎜軌距
適用于900㎜軌距
結構簡單,操作便捷、成本低，安裝、維修方便
氣體動力，抗干擾，安全可靠
靈敏度高，協調性好，操作省力
QWZC系列氣動臥閘依靠彈簧力使臥閘始終處于對一方向礦車開啟阻車狀態，阻擋一方向礦車，防止礦車自溜搬動氣控箱的控制閥，氣缸活塞桿在壓縮空氣的作用下伸出，同時帶動傳動機構的搖桿、傳動軸進行轉動，關閉臥閘，放行礦車，當?shù)V車通過后，搬下氣控箱的控制閥，臥閘自動開啟。對反方向運行礦車不用操作就可通過氣動臥閘，通過后自動開啟。
| 型號 | 規矩 | 氣缸規格 | 額定工作壓力（MPa) |
| QWZC6 | 600 | 100×125 | 0.4～0.8 |
| QWZC9 | 900 | 100×125 | 0.4～0.8 |
將氣動臥閘通過工字鋼與鋼軌連接，調整并緊固牢靠，氣缸通過安裝板固定在工字鋼上，連接好氣缸前、后銷軸，再把氣控箱固定在指定位置，連接好高壓進氣管及氣缸進氣管，調試好后安裝氣缸防護罩
調試轉動氣控閥，試運行氣缸，使臥閘順利關閉，搬下氣控閥，臥閘自動開啟，不操作時臥閘始終處于開啟阻車狀態
維護保養氣動臥閘的轉動部位應定期加注潤滑油，每班一次。定期維護氣動臥閘，如發現螺栓松動、支架松曠、轉動部分磨損異常等，及時維修或更換。定期對各部件進行防銹處理
