搖臺是豎井罐籠提升系統在井口置換罐籠內礦車及人員上下罐時，車場運輸軌道與罐籠內軌道銜接的一種承接設備。搖臺結構能夠滿足推車機進罐作業的要求。...
電話聯系 在線咨詢搖臺簡介
搖臺是豎井罐籠提升系統在井口置換罐籠內礦車及人員上下罐時，車場運輸軌道與罐籠內軌道銜接的一種承接設備。搖臺結構能夠滿足推車機進罐作業的要求。搖臂與罐籠搭接時，搖尖與罐內導軌襯吻合，保證側向定位可靠，保證罐內外的基本軌、推車機滑道不錯位，使礦車、推車機順利進出罐籠。
產品分類及選型
搖臺的分類及選型按照下列要求進行：
1.CY系列搖臺按動力的不同，分為CYY系列電液動力搖臺、CYQ系列氣動搖臺、CYS系列手動搖臺。
2. 按照軌道規矩的不同有600mm、762mm、900mm三種規格。
3.按照調節高度的不同分150mm、200mm、300mm、400mm、500mm、700mm六種規格。
穩罐搖臺的各項參數與要求相同。
型號分類如下表所示，例如：軌距為600mm，調節高度為400mm的電液動力搖臺型號為CYY-6/4
搖臺工作原理
礦用搖臺為一段可擺動軌道,一端繞固定軸擺動,另一端當罐籠停好后搖尖搭接在罐籠邊緣的導軌襯上, 搖臺邊接了罐內與車場中的軌道, 礦用搖臺便于礦車進出罐籠.當搖臺抬起時,CYS-6/1.5礦用搖臺上最突出部的外形與罐籠間留有足夠的安全間隙.搖尖的前端,工作時與罐內導軌襯搭接,搖尖鉸接在搖臂上,可以自由轉動一定的角度,搖尖的尾部設有配重,使其前部經常處于抬起狀態.當由于事故搖臺放下后,罐籠通過時,搖尖頭部被撞向下旋轉,而允許罐籠安全通過.搖尖和導軌襯的結構保證了搖臺與罐籠搭接時,側向能可靠定位,從而罐籠內外軌道不會錯位,避免發生礦車掉道事故。
搖臺參數
| 型號 | 軌距 | 調節高度 | 進車側搖臂長度 | 出車側搖臂長度 | 工作壓力(Mpa) |
| CY1-1/1.5 | 600/762/900 | 150 | 800 | 800 | 0.4～0.6 |
| CY1-1/2 | 600/762/900 | 200 | 1000 | 1000 | 0.4～0.6 |
| CY1-1/3 | 600/762/900 | 300 | 1500 | 1500 | 0.4～0.6 |
| CY1-1/4 | 600/762/900 | 400 | 2000 | 2000 | 0.4～0.6 |
| CY1-1/5 | 600/762/900 | 500 | 2300 | 2300 | 0.4～0.6 |
| CY1-1/7 | 600/762/900 | 700 | 3000 | 3000 | 0.4～0.6 |
| YXD-1/1.5 | 600/762/900 | 150 | 800 | 800 | 2.5～10 |
| YXD-1/2 | 600/762/900 | 200 | 1000 | 1000 | 2.5～10 |
| YXD-1/3 | 600/762/900 | 300 | 1500 | 1500 | 2.5～10 |
| YXD-1/4 | 600/762/900 | 400 | 2000 | 2300 | 2.5～10 |
| YXD-1/5 | 600/762/900 | 500 | 2300 | 2800 | 2.5～10 |
| YXD-1/7 | 600/762/900 | 700 | 3000 | 3000 | 2.5～10 |

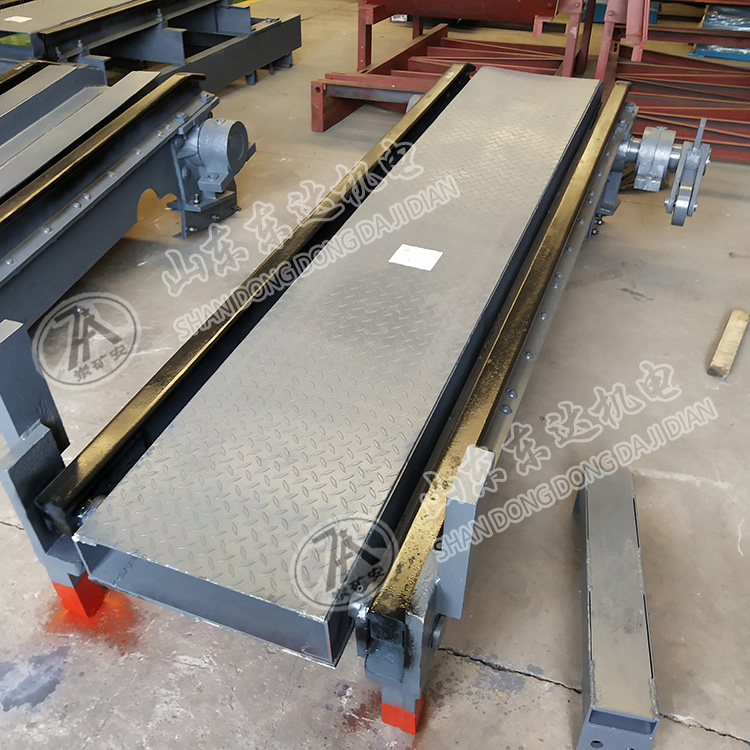

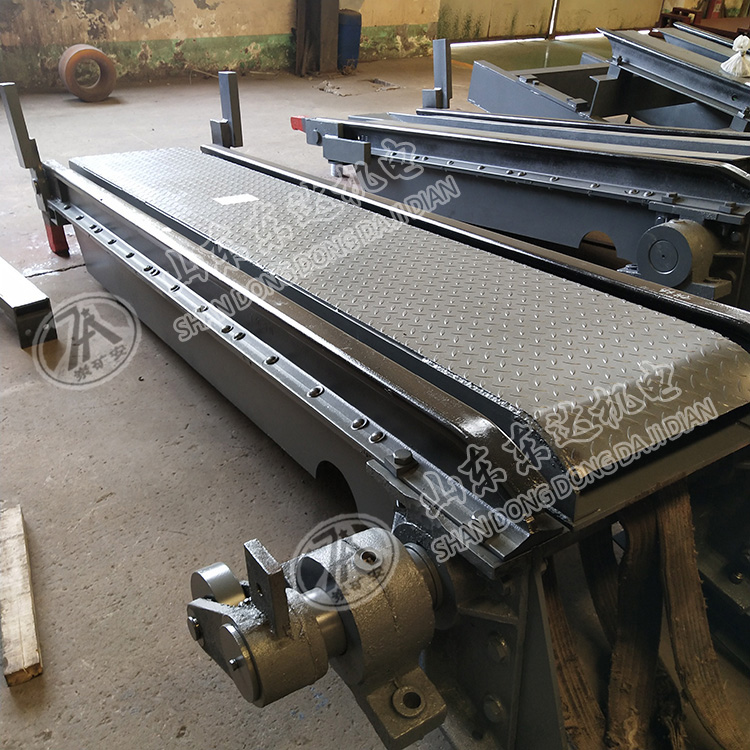

搖臺實物圖
