KTZ127礦用隔爆兼本安型通訊聲光信號器（以下簡稱：信號器），主要用于煤礦井下含有煤塵及爆炸性氣體的工作場所，適用于煤礦斜巷提升
電話聯系 在線咨詢KXH127礦用聲光信號器概述
KTZ127礦用隔爆兼本安型通訊聲光信號器（以下簡稱：信號器），主要用于煤礦井下含有煤塵及爆炸性氣體的工作場所，適用于煤礦斜巷提升，皮帶運輸?shù)茸餍盘柭?lián)絡使用，也可作為絞車房與井口的直通電話使用。通過電源連線實現載波對講通訊。由礦用防潮揚聲器和高亮發光二極管實現聲光信號。
KXH127礦用聲光信號器使用環境
a) 環境溫度：0℃～+40℃；
b) 平均相對濕度：≤95﹪(+25℃)；
c) 大氣壓力：80kPa～106kPa；
d) 使用場所：具有甲烷、煤塵爆炸性混合物，但無破壞絕緣的腐蝕性氣體的煤礦井下。
KXH127礦用聲光信號器特點
1、a）該產品接線簡單，易維護，使用方便；
b）通訊采取調頻動力載波，抗干擾能力強，傳輸距離遠，通訊效果好。
2、產品機芯采用環氧封裝，防潮防振使用壽命長。
3、信號發送：按下本臺隔爆腔內的打點發送按鈕，可向本臺和聯機的各臺發出音頻聯絡信號（打點）。
4、信號接收：聯機各臺可通過電源線載波接受任一臺發送的信號，通過揚聲器發出≥85dB聲響信號，并通過發光二極管發出在30米以內可見的光信號。
5、單工對講：本信號器在不改變現有煤礦隔爆型信號裝置和電源接線方式的情況下，各臺通過電源線載波實現單工對講通訊功能。
KXH127礦用聲光信號器主要技術參數
1 工作電壓為:AC127V 工作電流：≤200mA。
2 電壓波動范圍為額定電壓的75％～110％。
3 音響響度:不低于85dB。
4 通話聲級：不低于80dB。
5 兩臺信號通話距離:≤2000米。
6 光信號:光信號為紅色，光信號強度在黑暗中30m處可見。
7 本安參數：本安工作電壓：DC 10V 本安最大電流：330mA
KXH127礦用聲光信號器工作原理
1、工作原理
a、發送聲光信號功能
如圖所示，A#、B#為電源接線柱，C#為信號聯絡接線柱。按下打點按鈕，所有聯機各臺C#與B#接線柱通過光耦構成電源回路。集成塊IC1得電工作，發出聲音信號送給揚聲器并使LED點亮，并通過電源線發送200kHz載波聲光信號。
b、受話功能：
受話集成塊IC3的電源通過變壓器B1獲得，在沒有按下通話按鈕時，受話集成塊IC3有電，其它臺發送的聲光信號經電源載波，通過變壓器B2的線圈L和L3耦合，L3感應到的音頻信號，經IC放大后送給揚聲器Y實現受話功能。
c、單工通訊功能：
按下通話按鈕，IC2得電，聲音經話筒MC送入IC2。放大后的音頻信號，通過變壓器B2的L2和L1耦合，L1線圈感應到的音頻信號，通過電源線載波，發送到其它各臺，實現單工通訊功能。
KXH127礦用聲光信號器安裝
1、安裝：
a、打開隔爆腔前蓋，按圖1接線接線柱A#、B#接電源127V經熔斷器介入本產品。C#接其它臺C#，芯線接地。
b、系統接入電源后即可使用（使用4X1.5平方根橡套電纜）。
c、如果接線不對時，會發出噪音或打點聲，此時只需將其中一臺A#、B#接線對調即可。
2、使用：
a、送信號（打點）：按下信號按鈕，本臺及聯機的各臺同時發出聲光信號。
b、通話：按下通話按鈕，對著話筒發送語言，其它各受話方可聽到本臺發送的聲音。松開通話按鈕，可接受其它各臺發送來的聲音。
KXH127礦用聲光信號器使用注意事項
a、安裝使用前應認真閱讀本說明書。
b、檢修時不得修改本安電路中的元器件型號、規格及電器參數等。
c、嚴禁帶電開蓋及帶電維修。
KXH127礦用聲光信號器使用運輸及貯存
本產品適用于鐵運，汽運及水運，貯存于溫度-10～+40℃、相對溫度不大于90％（20+5）℃的環境中，無雨雪侵襲的地方。

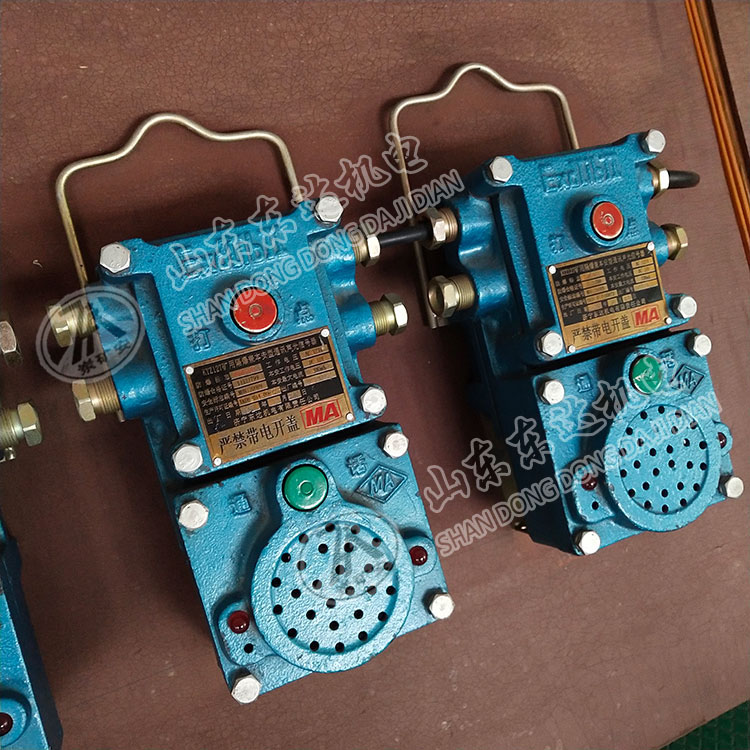

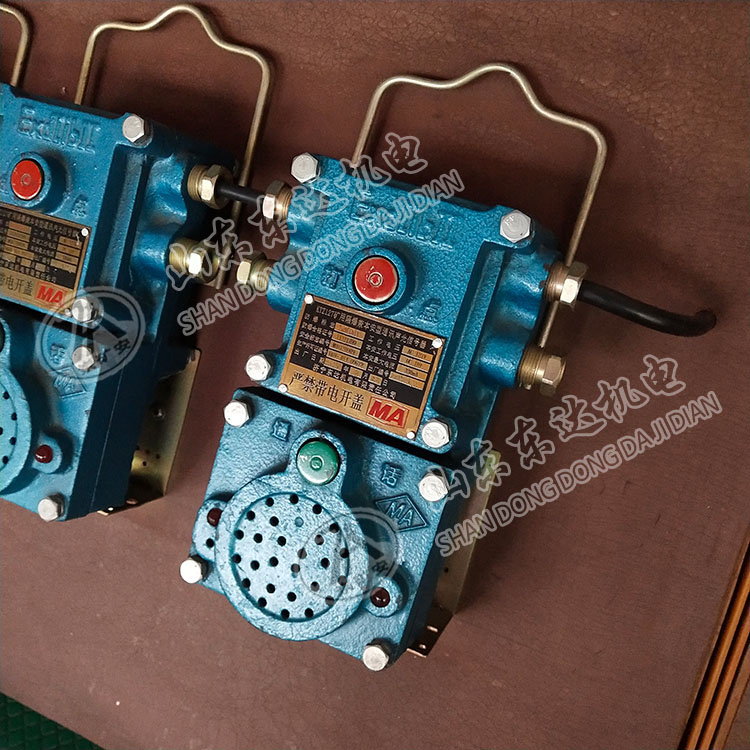

KXH127礦用聲光信號器實物圖
