履帶式行走方式/雙向駕駛
高低速切換/行走馬達自鎖
有效解決巷道內空間不足，轉彎不便及溜車的情況
廠家直銷>>
可替換多功能作業平臺|有效降低職工勞動強度|提高施工效率
防爆柴油機履帶運輸車以防爆柴油機為動力，可在爆炸性氣體環境中使用，設備采用隔爆電起動，電保護，安全系數高。整機出現異常時自動保護裝置會自動發出聲報警，并在一分鐘內自動切斷油路迫使整車停機。適用于各類巷道運輸物料、搬運、牽引等工作，解決“最后一公里運輸”和小斷面巷道其他運輸設備無法進入的問題。
支持定制
可替換多功能作業平臺|有效降低職工勞動強度|提高施工效率
履帶式行走方式
采用液壓驅動履帶式行走方式，雙向駕駛，具有高低速切換、行走馬達自鎖等功能，有效解決巷道內空間不足，轉彎不便及溜車的情況
小巧靈活
整車寬度小，通過空間小，適用于窄巷道運輸

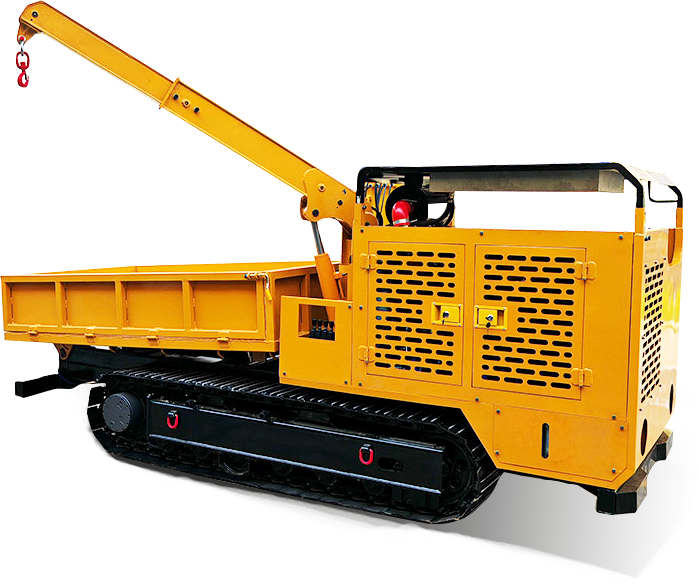

隨車起吊臂
配有隨車起吊臂，起重重量1500-2000kg,裝卸重物方便安全

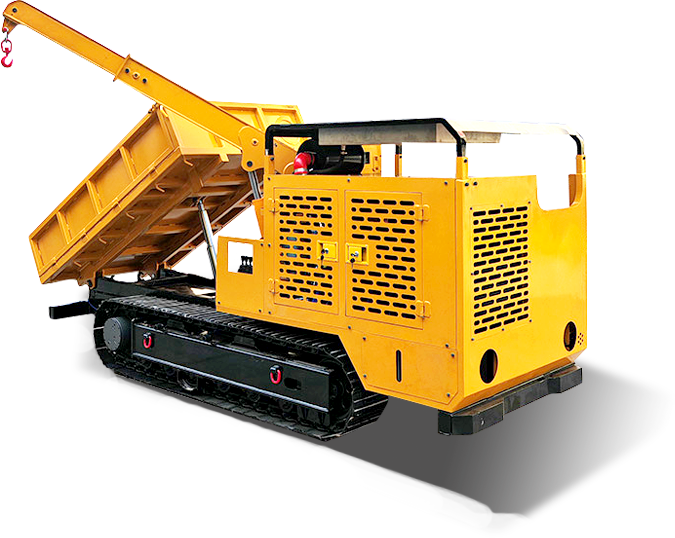

車廂升降功能
配置車廂升降功能，便于散裝物料的裝卸
一機多用
既可搬運、運輸物料，也可作為牽引車使用
可替換多功能作業平臺|有效降低職工勞動強度|提高施工效率

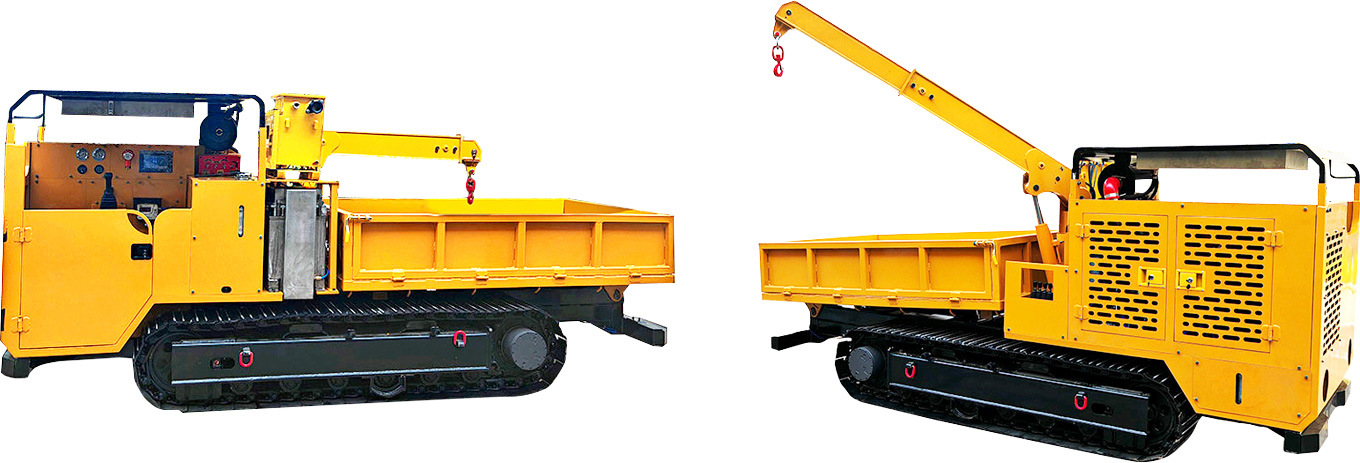

運輸車由行走裝置、駕駛室總成、隨車吊裝置、多級油缸、車廂總成、電氣系統、液壓系統等組成，通過各部分的協調配合，最終由液壓、電氣執行元件和機械傳動機構實現所規定的動作，完成各作業過程
可替換多功能作業平臺|有效降低職工勞動強度|提高施工效率
| 項 目 | 單位 | WCL5YY | WCL3YY | |
| 整機 | 額定載重量 | kg | 5000 | 3000 |
| 外形尺寸(長×寬×高) | mm | (4250×1400×1885)±20 | (4200×1200×1855)±20 | |
| 整備質量 | kg | 5600 | 4500 | |
| 系統工作壓力 | mpa | 20 | 20 | |
| 啟動方式 | — | 電啟動 | 電啟動 | |
| 操作方式 | — | 手動+遙控雙向駕駛 | 手動+遙控雙向駕駛 | |
| 最大牽引力 | kn | 40 | 35 | |
| 離地間隙 | mm | 250 | 200 | |
| 空載接地比壓 | mpa | 0.04 | 0.04 | |
| 滿載接地比壓 | mpa | 0.08 | 0.08 | |
| 貨箱容積(長×寬×高) | mm | (2290×1400×400)±10 | (2240×1200×400)±10 | |
| 遙控距離 | m | 0-50 | 0-50 | |
| 吊臂 | 額定工作壓力 | mpa | 20 | 20 |
| 額定起吊重量 | kg | 2000 | 1500 | |
| 臂身回轉角度 | (°) | ±90 | ±90 | |
| 最大起吊高度 | mm | 2760 | 2680 | |
| 伸縮行程 | mm | 700 | 700 | |
| 行走機構 | 行走方式 | — | 液壓馬達驅動、履帶行走 | 液壓馬達驅動、履帶行走 |
| 制動型式 | — | 失效制動型 | 失效制動型 | |
| 行走速度(高速/低速) | m/min | 40/26 | 40/26 | |
| 爬坡能力 | (°) | ±16 | ±16 | |
| 履帶板寬度 | mm | 300 | 250 | |
| 額定工作壓力 | mpa | 20 | 20 | |
| 油箱有效容積 | L | 100 | 80 | |
| 最小通過能力半徑 | mm | 2500 | 2500 | |
| 制動力 | kn | 62.5 | 40 | |
| 車廂舉升 | 舉升角度 | (°) | 40±1 | 40±1 |
| 上升時間 | s | 7.5 | 7.5 | |
| 下降時間 | s | 15 | 15 | |
| 防爆柴油機 | 型號 | — | KC494DZLDFB | KC494DZLDFB |
| 功率 | kw | 50 | 50 |
產品型號及表示意義
改進序號
操作方式：遙控Y、手動不注
補充特征：液壓傳動
主參數代號：額定載重量/103，單位為kg
產品第一特征：履帶式
產品類型：防爆柴油機運輸車
示例：額定載重量5000kg,液壓傳動，手動操作的防爆柴油機履帶運輸車型號為：WCL5Y
