履帶臂架式搬運車（柴油版）液壓支架搬運車屬礦用設備，主要針對綜采工作面搬家倒面過程中液壓支架、輸送管道等設備設施的倒運或長距離運輸（可以廣義...
電話聯系 在線咨詢履帶臂架式搬運車產品介紹

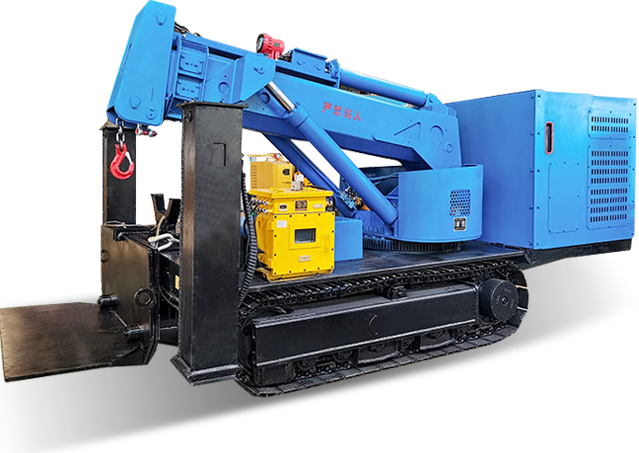

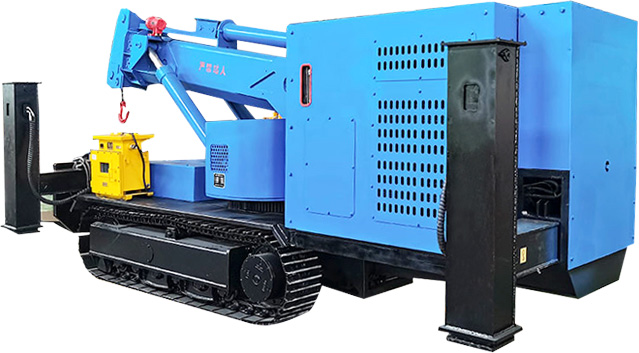

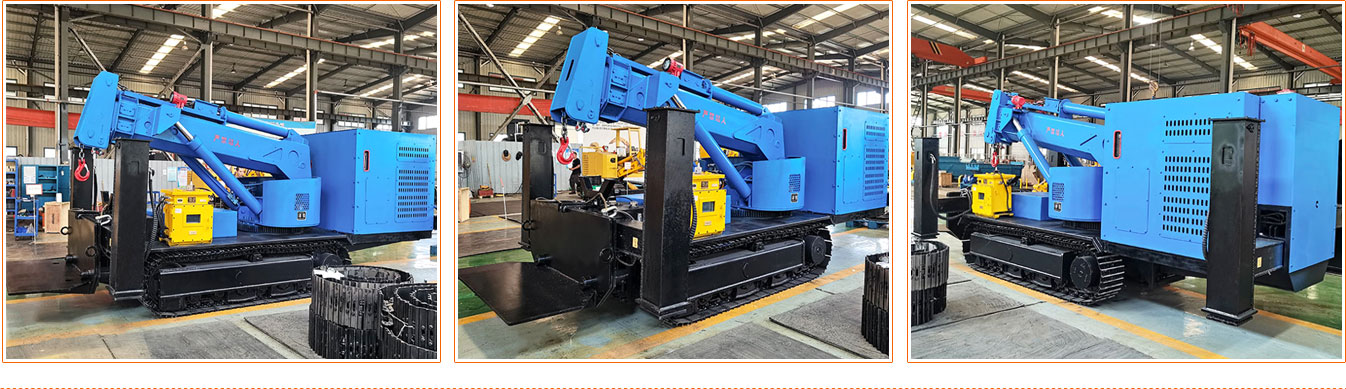

履帶臂架式搬運車（柴油版）液壓支架搬運車屬礦用設備，主要針對綜采工作面搬家倒面過程中液壓支架、輸送管道等設備設施的倒運或長距離運輸（可以廣義理解并擴展應用于采掘等大型的搬運困難的機械如鏟運車等）而研制開發設計制作的一種新型特種車輛。
主要用于井下液壓支架、輸送管道等設備設施的吊裝、平移和搬運，尤其適用于綜采面設備的快速回撤、擺放及中遠距離運輸，具有承載能力大鏟裝方便靈活、運行速度快、結構緊湊、轉彎半徑小、操縱方便等特點，可滿足井下裝備大型化、超大采高、智能化發展的需求。
履帶臂架式搬運車工作原理
履帶臂架式搬運車主要由工作機構、支腿機構、操作機構、回轉機構、行走機構、動力室、液壓系統等幾部分組成。起吊重物前，伸出支腿保證四腿完全牢固接地。礦用履帶臂架式搬運車的吊臂可上揚 30°，水平旋轉 180°，以實現設備周圍物件的起吊與轉運。
履帶臂架式搬運車工作時基本臂與伸縮臂配合使用。操縱上車閥伸縮臂操縱桿，首先將伸縮臂伸出，旋轉吊臂至起吊物上方，落下吊臂，利用固定在基本臂上方液壓缸的伸出放出吊臂上的圓環鏈，將起吊物捆綁好，使用U形掛環掛好起吊物，升起吊臂，收放調整圓環鏈，物件吊起，旋轉吊臂至起吊物的指定位置，緩慢落下吊臂，摘下U形掛環上的吊鉤，伸出圓環鏈，調整起吊物方向和安裝位置進行安放。
履帶臂架式搬運車使用環境
1.煤礦井下綜采工作面，巷道寬度不小于2.5m，高度不小于 3m。
2.施工地點的坡度不能超過車輛技術要求中規定的度數；
3.巷道環境溫度為-5℃～+40℃，最大相對濕度不大于 90%（溫度為 25℃時）；
4.使用地點海拔不超過1500m；
5.工作時周圍的煤塵、甲烷爆炸性氣體不得超過《煤礦安全規程》的規定。
6.額定供油壓力波動范圍不超過設計值的士10% 。
履帶臂架式搬運車安裝與調試
安裝前的準備工作
1）必須經過培訓并通過考核的人員方可操作礦用液壓臂架式搬運車。
2）組織安裝人員到施工現場檢查井下工作面是否符合要求，整理清掃現場。
3）設備下井前，安裝人員必須熟悉設備和有關圖紙資料。根據礦井的搬運條件，實際的巷道空間尺寸來選擇具體型號的礦用液壓臂架式搬運車。
4）在斜巷進行安裝作業時，礦用液壓臂架式搬運車通過支腿調成水平狀態。上部車場各出口處，應設警示標志。
5）如因特殊需要平行作業時，應制定嚴密的安全防護措施。
調試
設備安裝后，試車之前應按施工要求的安裝質量標準逐項認真檢查：
1）各部螺栓應齊全、緊固；
2）檢查膠管及接頭是否漏液以及泵壓是否符合 25Mpa 的工作壓力使用范圍；
3）液壓缸的液壓油應符合要求；
4）檢查所有液壓缸是否靈敏可靠；
5）各液壓閥應齊全、完整；
6）焊接部位應牢固，無開焊、裂縫等缺陷；
7）設備周圍，特別是轉動部位周圍，應無影響試驗的雜物；
8）檢查礦用液壓臂架式搬運車周圍是否有人或其他物件，避免試運行時出現意外傷害。
