鏈?zhǔn)浇o煤機介紹
GLL系列鏈?zhǔn)浇o料機是一種專門針對礦山、鋼鐵等行業研發的一種新型系列給料產品，礦山、鋼鐵行業中，原煤，礦石、半煤巖等物料在給料時,易對帶式給料機造成損傷，特別是皮帶損壞率較高,造成物料在輸送中無法實現給料的難題。針對上述問題，我公司組織科研人員研制出鏈?zhǔn)浇o料機，徹底解決了上述問題。
鏈?zhǔn)浇o煤機主要結構
1.主要結構
1)漏斗
漏斗是連接料倉及給料機箱體的矩形短接，漏斗上部法蘭與料倉口法蘭相匹配，下部法蘭與料體連接，以保證來料有效進入料倉。
2)箱體
由側板及底板圍成一個相對封閉的箱體，以保證上部來料能夠有效進入刮板鏈上部,便于物料自開口處由刮板輸送至下一級輸送系統，同時保證不使物料散落。
3)閘門
置于漏斗與箱體之間，閘門為電液控制,同時具有可調節輸送量的功能。當關閉閘門時,上部料倉停止來料，給料機停止給料；當給料機需要給料工作時，先啟動給料機電動機,給料機開始運轉，隨后開啟閘門，使來料順利進入料槽,開始正常給料。 每班停運時，要先關閉閘門，然后將料槽內物料清理干凈，嚴禁在物料堆滿料倉情況下啟動。
4)鏈條、刮板輸送裝置
鏈條采用優質合金鋼結構，刮板采用優質碳素結構鋼鍛打加工制成，材質45，具有高強度高耐磨性; 便于實現連續運輸。這種刮板鏈給料方式，大大提高了設備使用壽命，較適合用于大塊度、矸石含量較高礦井的原煤及其它物料的輸送。
5)傳動鏈輪組,改向鏈輪組
傳動鏈輪組裝有兩件驅動鏈輪,與改向鏈輪組相呼應,當傳動機構帶動傳動鏈輪組轉動時,傳動鏈輪組帶動板式輥子鏈及刮板進行物料輸送，完成輸送料過程。
6)傳動機構
采用變頻電機,實現無極調速。傳動平穩,可靠, 調速方便,用戶可根據來料量大小調節轉速。 輸出軸與頭輪組采用套簡滾子鏈連接，便于更換，使用壽命長.
7)底架
由型鋼焊接而成,牢固穩定，是支撐上部各部件的載體。
鏈?zhǔn)浇o煤機工作原理
料倉內的物料經漏斗架進入箱體，落底板及板鏈刮板上；當驅動滾筒在外動力的驅動下開始旋轉時，帶動板鏈運動，板鏈帶動刮板推動底板上的物料導向出料口，運行中的刮板在出料口卸料后轉向回程,物料不斷的從出料口排出，從而完成給料過程；安裝在改向滾筒處的清掃器，清掃粘結在刮板上的物料，以避免物料在返程側的撒落。改變進料口大小可通過調節閘門的開度來實現；改變給料量，可通過調節無級變速減速機的輸出軸變速，來改變板鏈運行速度的大小，從而改變給料量；改變給料量，也可通過選配變頻器，改變電動機轉速，從而改變給料量.
鏈?zhǔn)浇o煤機參數
| 型號 | 功率KW | 電壓AC/Vs | 最大給料量t/h | 最大鏈速m/s | 調速方式 | 重量/kg | 外形尺寸/mm(長×寬×高） |
| GLL500/7.5/S | 7.5 | 380/660/1140 | 500 | 0.6 | 手動無級變速 | 2500 | 2960×1122×1752 |
| GLL500/7.5/B | 7.5 | 380/660/1140 | 500 | 0.6 | 變頻器無級變速 | 2500 | 2960×1122×1752 |
| GLL800/7.5/B | 7.5 | 380/660/1140 | 800 | 0.6 | 變頻器無級變速 | 3500 | 3200×1422×1752 |
| GLL800/7.5/S | 7.5 | 380/660/1140 | 800 | 0.6 | 手動無級變速 | 3500 | 3200×1422×1752 |
| GLL1500/18.5/B | 18.5 | 380/660/1140 | 1500 | 0.7 | 變頻器無級變速 | 4000 | 3420×1676×1762 |
| GLL1500/18.5/S | 18.5 | 380/660/1140 | 1500 | 0.7 | 手動無級變速 | 4000 | 3420×1676×1762 |
| GLL2200/18.5/B | 18.5 | 380/660/1140 | 2200 | 0.7 | 變頻器無級變速 | 4500 | 3420×1676×1762 |
| GLL2200/18.5/S | 18.5 | 380/660/1140 | 2200 | 0.7 | 手動無級變速 | 4500 | 3420×1676×1762 |
| GLL3300/22/B | 18.5 | 380/660/1140 | 3300 | 0.7 | 變頻器無級變速 | 5500 | 3715×2009×2225 |
| GLL3300/22 | 18.5 | 380/660/1140 | 3300 | 0.7 |
|
5500 | 3715×2009×2225 |
| GLL4400/30/B | 18.5 | 380/660/1140 | 4400 | 0.8 | 變頻器無級變速 | 6000 | 3715×2009×2225 |
| GLL4400/30 | 18.5 | 380/660/1140 | 4400 | 0.8 | 變頻器無級變速 | 6000 | 3715×2009×2225 |
鏈?zhǔn)浇o煤機安裝說明
1．給料機可現場分體安裝，也可整體安裝。分體安裝時,先將連接段安裝在倉口，再安裝導料槽,然后安裝底板等其它部件。整體安裝時，先將連接段安裝在煤倉口，再將其它部件全部組裝好，整體吊裝與連接段用螺栓連接。
2.使用條件
a）輸送物料為散裝的不規則形狀原煤、礦石、矸石；
b）工作環境溫度-30 ℃~40℃；
c）礦井空氣成分應符合《煤礦安全規程》第100條的要求；
d）工作環境允許存在淋水情況；
鏈?zhǔn)浇o煤機調試說明
關閉給料閘門，檢查部件安裝情況，確定無問題時，由專業人員在確保安全的情況下，啟動電機（電機必須有正常的運行保護），空載運行30min后，再檢查各部件運行情況良好，即可投入正常使用。給料量主要是靠調整給料機運行速度來調整，在一般情況下閘門不用作給料量的調整，僅在給料機維護時防止物料下落及料倉上下口串風。
在給料機正常工作中，應進行日常檢查和維護，主要是零部件運行及磨損情況，如遇異常問題請及時與生產廠家聯系。
鏈?zhǔn)浇o煤機檢修與維護
1.給料機在使用時，煤倉內應儲有足夠大煤量，以避免裝煤入倉時，直接沖擊底板。
2.每月連續工作后應檢查機件有無松脫或不正常等現象。
3.傳動機件，每連續工作六個月需檢查一次，拉桿部分的機件必須保持正常配合，如有不正?，F(xiàn)象，立即修復或更換。
4.所有轉動件，要求每月注油一次，每季檢查一次，觀察軸承、密封件的損壞程度，發現問題及時更換。
5.對主要部件的維護：
（1）減速機
六個月檢查一次，同時對滾動軸承和箱體進行清洗或更換潤滑油。
（2）電動機
按電動機規定的檢修維護要求進行。
用戶注意：定期潤滑運動部件，并檢查各部件運行情況，發現異常情況，要及時查明原因并處理，必要時可通知廠家處理；空倉檢修時應關閉閘門。
鏈?zhǔn)浇o煤機故障處理
| 故障現象 | 原因分析 | 排除方法 |
| 異常聲音 | 各連接件松動 | 檢查并緊固各連接件 |
| 運動部位發熱 | 軸承缺潤滑油或軸承損壞 | 及時注油或更換軸承 |
| 滾筒、主動滾筒、改向滾筒卡死不能運動 | 軸承損壞 | 更換備用滾筒組件或拆檢組件更換軸承 |
每班須檢查各連接處是否連接處是否松動，軸承是否缺油，減速器油位是否正常，及時發現及時處理！
鏈?zhǔn)浇o煤機主要易損件
1、主動滾筒 ；2、改向滾筒； 3、傳動鏈條； 4、板鏈； 5、刮板 ；6、清掃器； 7、驅動裝置；
鏈?zhǔn)浇o煤機訂貨說明
訂貨時需指明型號數量及環境要求。
訂貨時還可指明給料機為整體式（推薦用于地面?zhèn)}給料）或分體式（推薦用于地下倉給料，以利于運輸安裝），是否加耐磨襯板（給料機自重加大）等。
本產品從供貨之日起一年內實行三包。

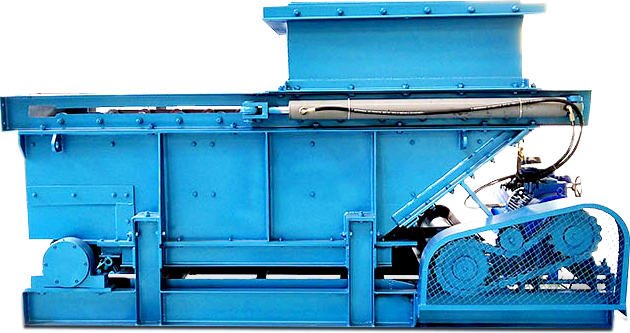

鏈?zhǔn)浇o煤機實物圖
