抗失速設計/模塊化氣動馬達
專為煤礦設計|精工品質|支持定制

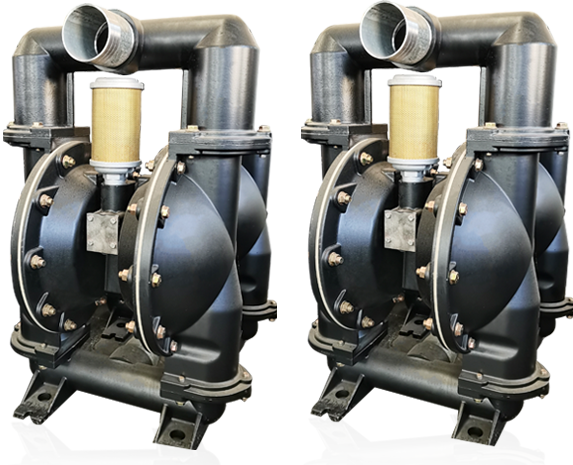

礦用氣動隔膜泵采用、吸收并改進了國際上先進的氣動隔膜泵生產工藝及技術,本產品系專項為煤礦設計具有傳統潛水電泵、泥漿泵、雜質泵、軟軸泵的一切功能，是傳統礦用水泵的一次革命。關鍵是徹底解決了傳統水泵的安全問題，產品在低氣壓下都可以提供很高的輸送速度，而且與范圍廣泛的材料相容，本水泵擁有抗失速設計、模塊化氣動馬達流體部分。
本產品應用于煤礦井下排送清水，或含有固體顆粒雜質（體積濃度小于2%）的污水，亦可適用于非煤礦山輸送介質類似的其他場合。
專為煤礦設計|精工品質|支持定制
利用氣室中的壓力差在液體室中交替產生吸入液體壓力和正液體壓力，控制閥門開關可確保液體的正向流動。
通氣后，泵開始運行，并連續工作以保證所需壓力保持不變。
泵將增加并保持輸送管壓力，而且在達到最大輸送管壓力（或分配閥關閉）時，將停止工作，并且在需要時，恢復泵送。
專為煤礦設計|精工品質|支持定制
BQG系列礦用氣動隔膜泵以氣流推動閥芯往復換向，使壓風交替進入左、右氣腔，使之推動膜片凹凸往復運動而使工作腔內產生壓差，達到吸水和排水的目的，體積小、重量輕、無需根基，可作為移動式泵，無需潤滑，主閥對氣源沒有特殊要求，可自吸啟動運行。
模塊化氣動馬達，動力強勁
能耗小重量輕，轉場方便
輸送速度快，作業高效便捷
設計科學，抗失速設計
防爆金屬消音器，高效靜音
專為煤礦設計|精工品質|支持定制
| 型號 | 額定流量L/min | 出料壓力Mpa | 額定風壓Mpa | 耗氣量m3/min | 最大顆粒直徑mm |
| BQG450/0.2 | 450 | 0.2 | 0.5 | 3 | 9 |
| BQG320/0.3 | 320 | 0.3 | 0.5 | 3 | 9 |
| BQG340/0.3 | 340 | 0.3 | 0.5 | 3 | 9 |
| BQG460/0.2 | 460 | 0.2 | 0.5 | 3 | 9 |
| BQG350/0.2 | 350 | 0.2 | 0.5 | 2.5 | 7 |
| BQG250/0.3 | 250 | 0.3 | 0.5 | 2.5 | 7 |
| BQG200/0.4 | 200 | 0.4 | 0.5 | 2.5 | 7 |
| BQG125/0.45 | 125 | 0.45 | 0.5 | 2.5 | 7 |
| BQG310/0.25 | 310 | 0.25 | 0.5 | 2.5 | 7 |
| BQG360/0.2 | 360 | 0.2 | 0.5 | 2.5 | 7 |
| BQG370/0.2 | 370 | 0.2 | 0.5 | 2.5 | 7 |
| BQG150/0.2 | 150 | 0.2 | 0.5 | 2 | 6 |
| BQG140/0.3 | 140 | 0.2 | 0.5 | 2 | 6 |
| BQG100/0.4 | 100 | 0.4 | 0.5 | 2 | 6 |
| BQG165/0.25 | 165 | 0.25 | 0.5 | 2 | 6 |
| BQG210/0.15 | 210 | 0.15 | 0.5 | 2 | 6 |
專為煤礦設計|精工品質|支持定制
動力用壓縮空氣，壓力應在0.2～0.7Mpa范圍
輸送介質溫度不超過40℃
輸送介質的PH在4～10范圍內
含固體顆粒的最大直徑不超過6～9mm，其體積濃度不超過2%
環境溫度:-20℃～50℃%
≤95%（當環境溫度為＋25℃時）
80kPa～106kPa
適用煤礦井下煤塵及甲烷爆炸性氣體的危險場所,但無破壞絕緣的腐蝕性氣體的場合
專為煤礦設計|精工品質|支持定制
泵上口為出水口，下吸水口連接處須扎緊
入口處材料供應管道不能太小，否則容易堵塞，且不使用容易癟塌的軟管
將隔膜泵支腳固定在適當?shù)谋砻嫔希苑乐拐駝?dòng)損壞
如果隔膜泵幾小時內不啟動，斷開氣體供應
