GLL800/7.5/s鏈?zhǔn)浇o煤機介紹
GLL800/7.5/s鏈?zhǔn)浇o煤機是一種專門針對礦山、鋼鐵等行業研發的一種新型系列給料產品，礦山、鋼鐵行業中，原煤，礦石、半煤巖等物料在給料時,易對帶式給料機造成損傷，特別是皮帶損壞率較高,造成物料在輸送中無法實現給料的難題。針對上述問題，我公司組織科研人員研制出鏈?zhǔn)浇o料機，徹底解決了上述問題。
GLL800/7.5/s鏈?zhǔn)浇o煤機主要結構
1.主要結構
1)漏斗
漏斗是連接料倉及給料機箱體的矩形短接，漏斗上部法蘭與料倉口法蘭相匹配，下部法蘭與料體連接，以保證來料有效進入料倉。
2)箱體
由側板及底板圍成一個相對封閉的箱體，以保證上部來料能夠有效進入刮板鏈上部,便于物料自開口處由刮板輸送至下一級輸送系統，同時保證不使物料散落。
3)閘門
置于漏斗與箱體之間，閘門為電液控制,同時具有可調節輸送量的功能。當關閉閘門時,上部料倉停止來料，給料機停止給料；當給料機需要給料工作時，先啟動給料機電動機,給料機開始運轉，隨后開啟閘門，使來料順利進入料槽,開始正常給料。 每班停運時，要先關閉閘門，然后將料槽內物料清理干凈，嚴禁在物料堆滿料倉情況下啟動。
4)鏈條、刮板輸送裝置
鏈條采用優質合金鋼結構，刮板采用優質碳素結構鋼鍛打加工制成，材質45，具有高強度高耐磨性; 便于實現連續運輸。這種刮板鏈給料方式，大大提高了設備使用壽命，較適合用于大塊度、矸石含量較高礦井的原煤及其它物料的輸送。
5)傳動鏈輪組,改向鏈輪組
傳動鏈輪組裝有兩件驅動鏈輪,與改向鏈輪組相呼應,當傳動機構帶動傳動鏈輪組轉動時,傳動鏈輪組帶動板式輥?zhàn)渔溂肮伟暹M(jìn)行物料輸送，完成輸送料過程。
6)傳動機構
采用變頻電機,實現無極調速。傳動平穩,可靠, 調速方便,用戶可根據來料量大小調節轉速。 輸出軸與頭輪組采用套簡滾子鏈連接，便于更換，使用壽命長。
7)底架
由型鋼焊接而成,牢固穩定，是支撐上部各部件的載體。
GLL800/7.5/s鏈?zhǔn)浇o煤機參數
功率KW：7.5；
電壓AC V：380/660/1140；
最大給料量t/h：800；
最大鏈速m/s：0.6；
調速方式：手動無級變速；
重量/kg：3500；
外形尺寸/mm（長×寬×高）：3200×1422×1752；

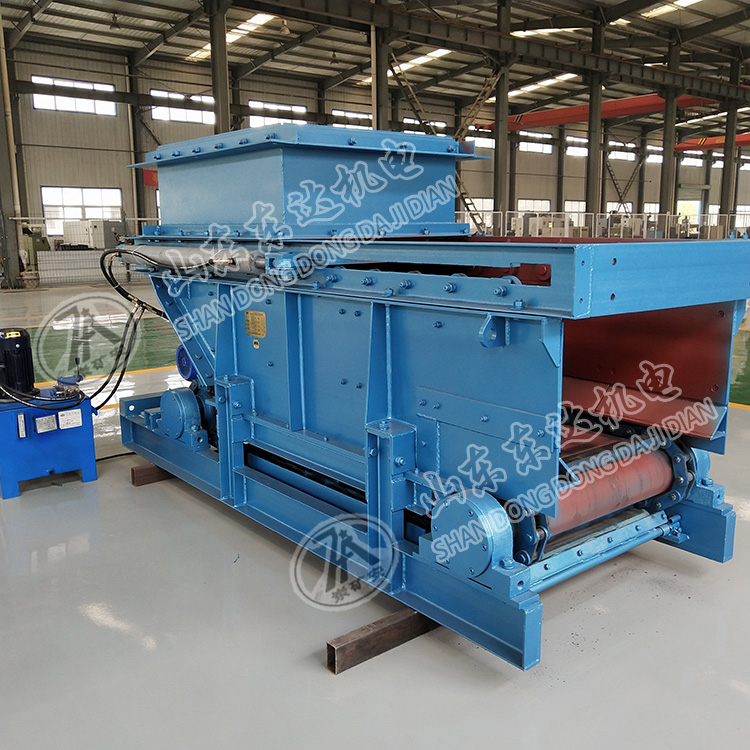

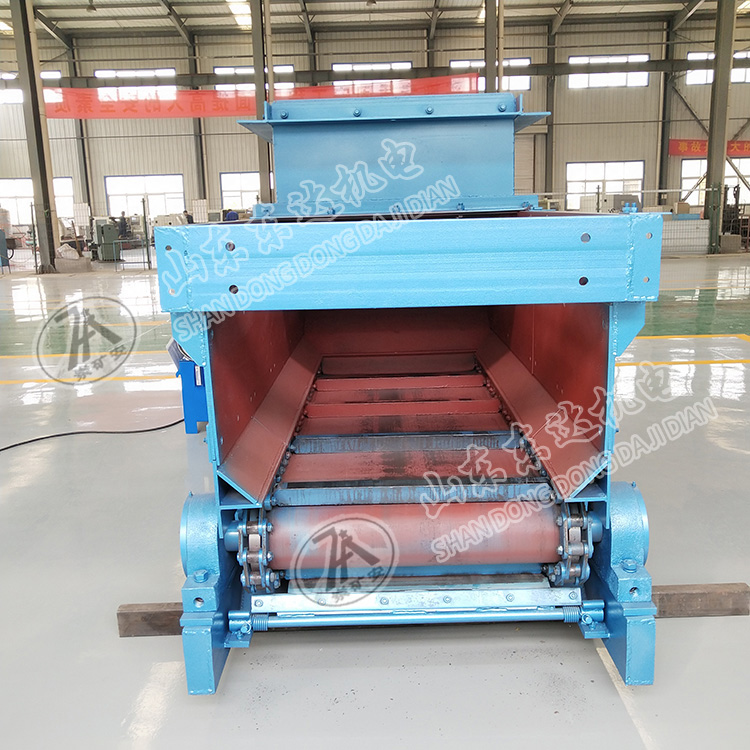

GLL800/7.5/s鏈?zhǔn)浇o煤機實物圖
